CAD 캐드 기초강좌 (3) - OFFSET, TRIM, ARC

3회차 수업에서 배운 명령어는 두 가지이다.
OFFSET => O : 숫자를 입력하고 기준점을 찍으면 기준점 기준으로 입력한 숫자 값만큼 간격이 그려진다.
TRIM => tr : 기준점을 기준으로 선을 삭제할 수 있다. 개인적으로 tr->enter 두 번을 치면 드래그나 클릭으로 삭제가 되는게 그게 유용했다.

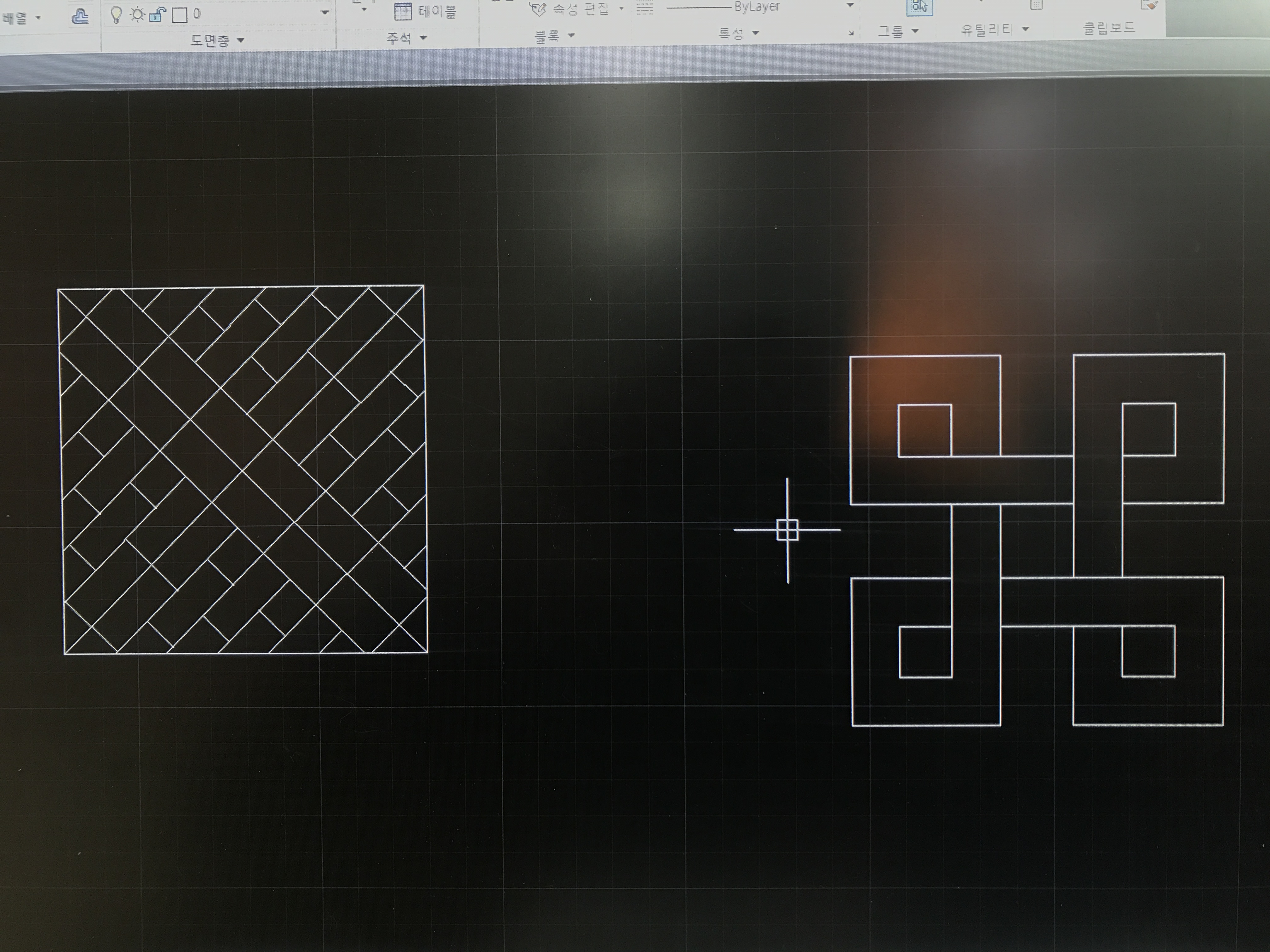

정사각형에서 위의 기능들을 이용하여 그려보았다.

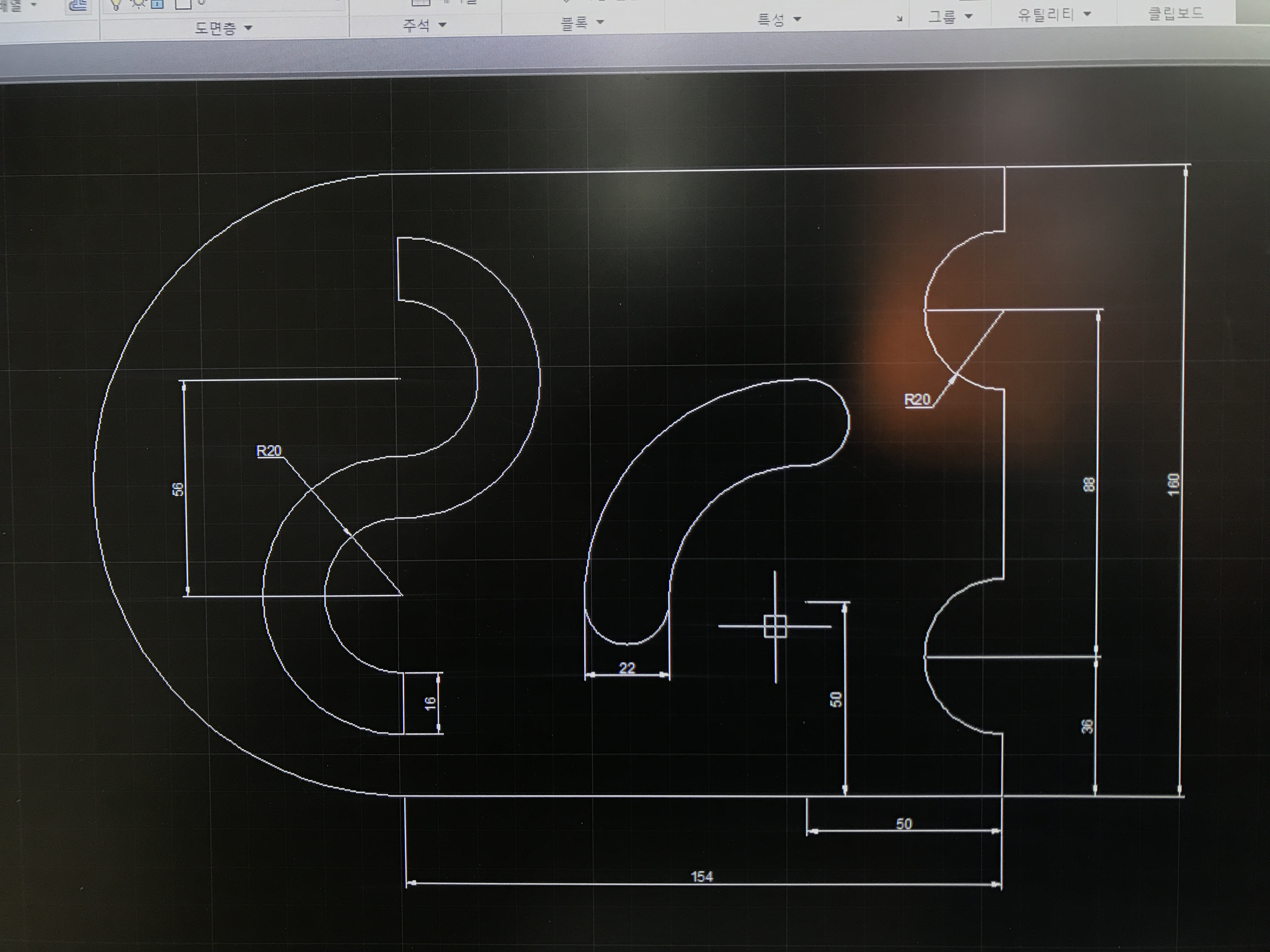

현재까지 배운 부분들을 종합해서 그려보았다.

다음은 호 그리기를 배웠다. ARC => A 이 명령어이다.
이때 점들을 찍는 방향에 중요한데 시계방향이냐 시계반대방향이냐에 따라서 그려지는 모습이 다르다.
일반적으로 볼록하게 그리려면 시계반대방향으로 기준점을 찍어줘야 한다.





호 그리기를 이용한 그림들이다.

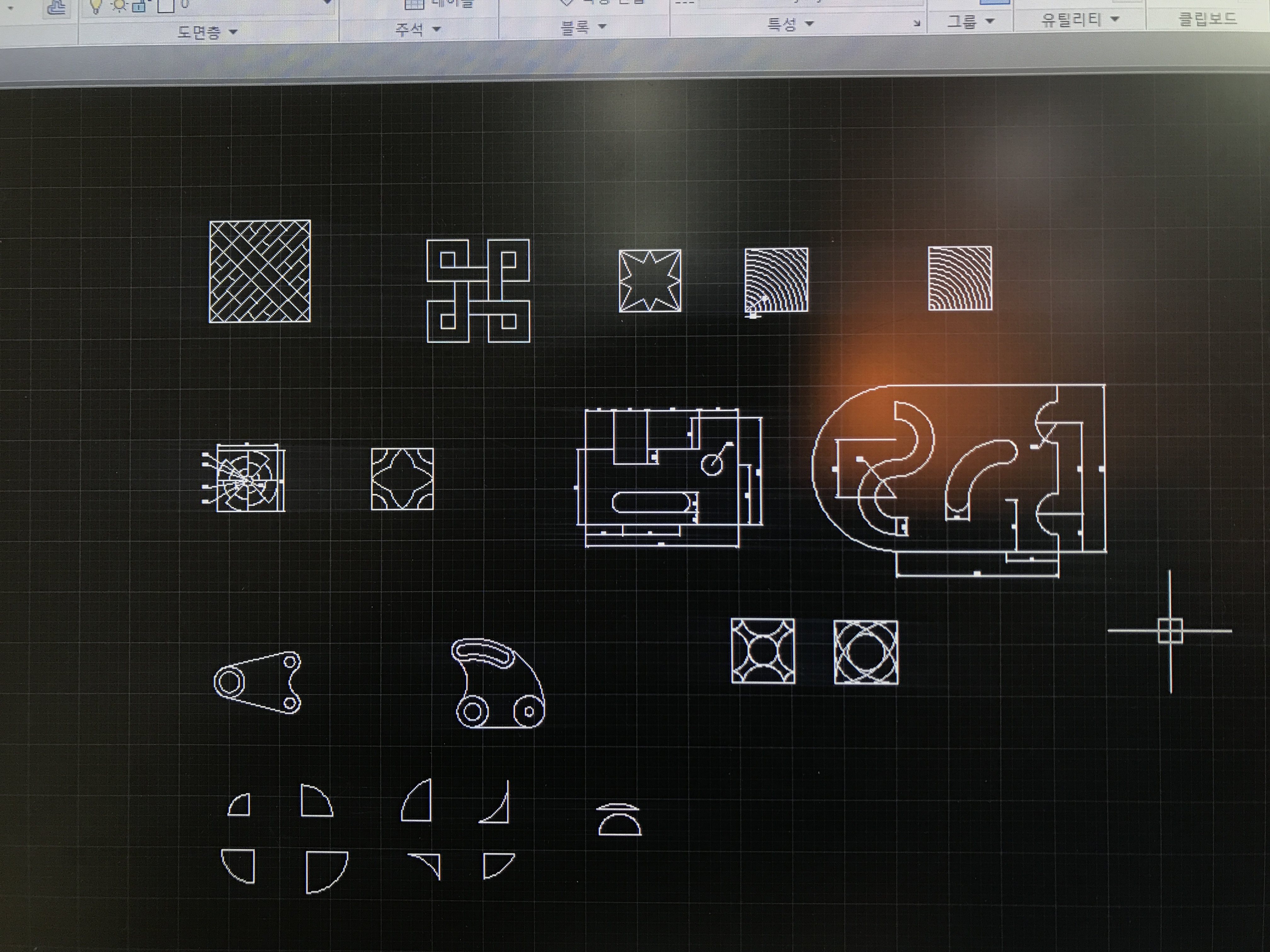

3회차에 직접 그린 것들이다.

+ 기준점에서 길이를 임의로 조절할 수 있는 일정 각도의 선을 그리려면
line -> 기준점찍기 -> <각도 를 입력하면 그릴 수 있다.

-마침-
