CAD 캐드 기초강좌 (4) - RECTANG, DONUT, POLYGON

명령어 rec -> 기준점설정 -> @가로길이,세로길이
위 방식을 이용하여 직사각형을 그릴 수 있다. line을 이용하여 그린 사각형과는 다르게 offset 사용시 도형 전체 단위로 조정된다.

rec -> @60,60을 이용해 정사각형을 그렸다.

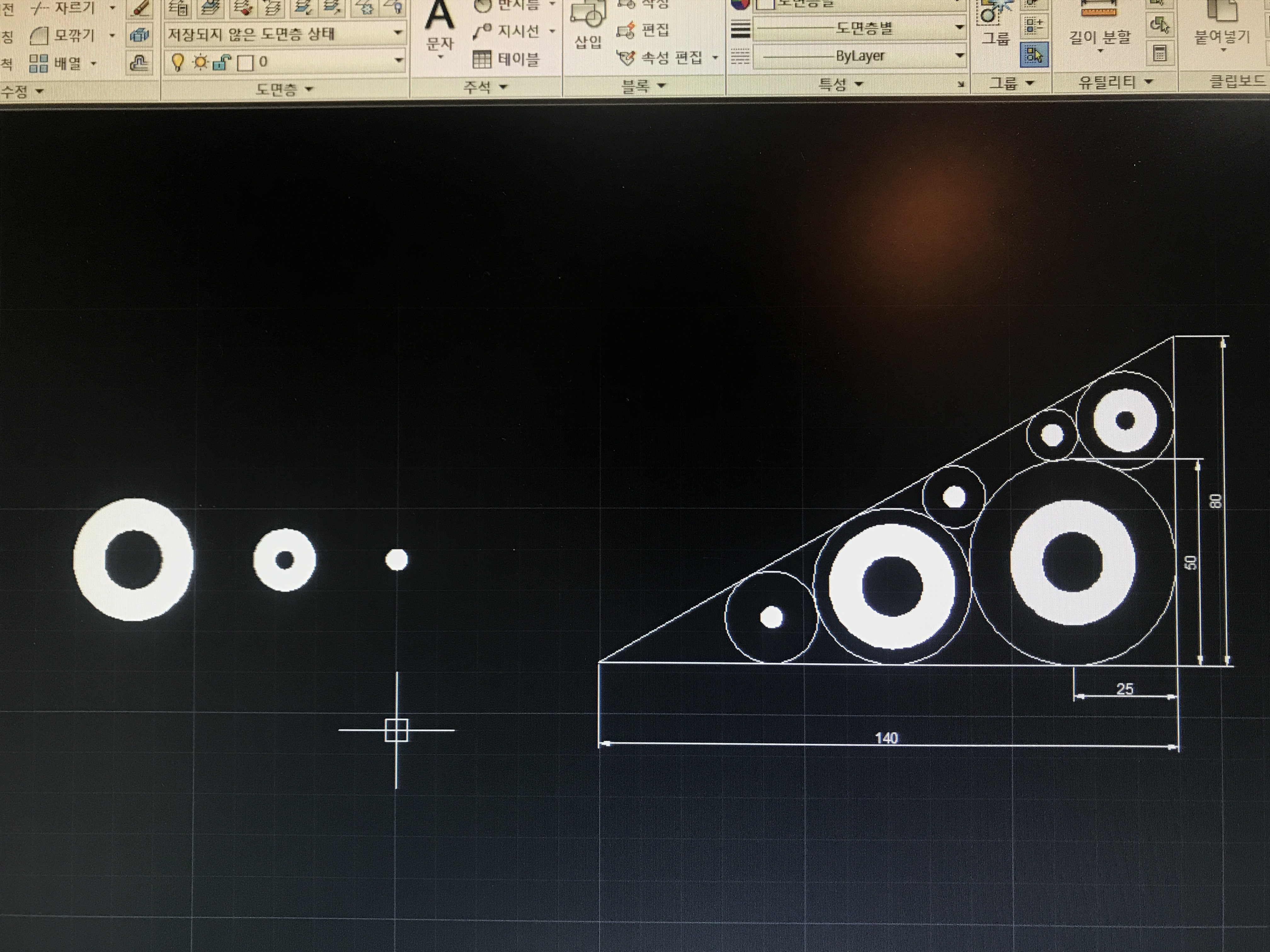

do -> 내부지름 -> 외부지름 을 입력하면 DONUT 도넛형태의 그림을 그릴 수 있다.

polygon은 정다각형을 그리는 기능이다.
pol -> 면의 수 -> 중심점 -> 내/외접
혹은
pol -> 면의 수 -> e -> 첫 끝점 -> 길이
의 방식으로 나타낼 수 있다.

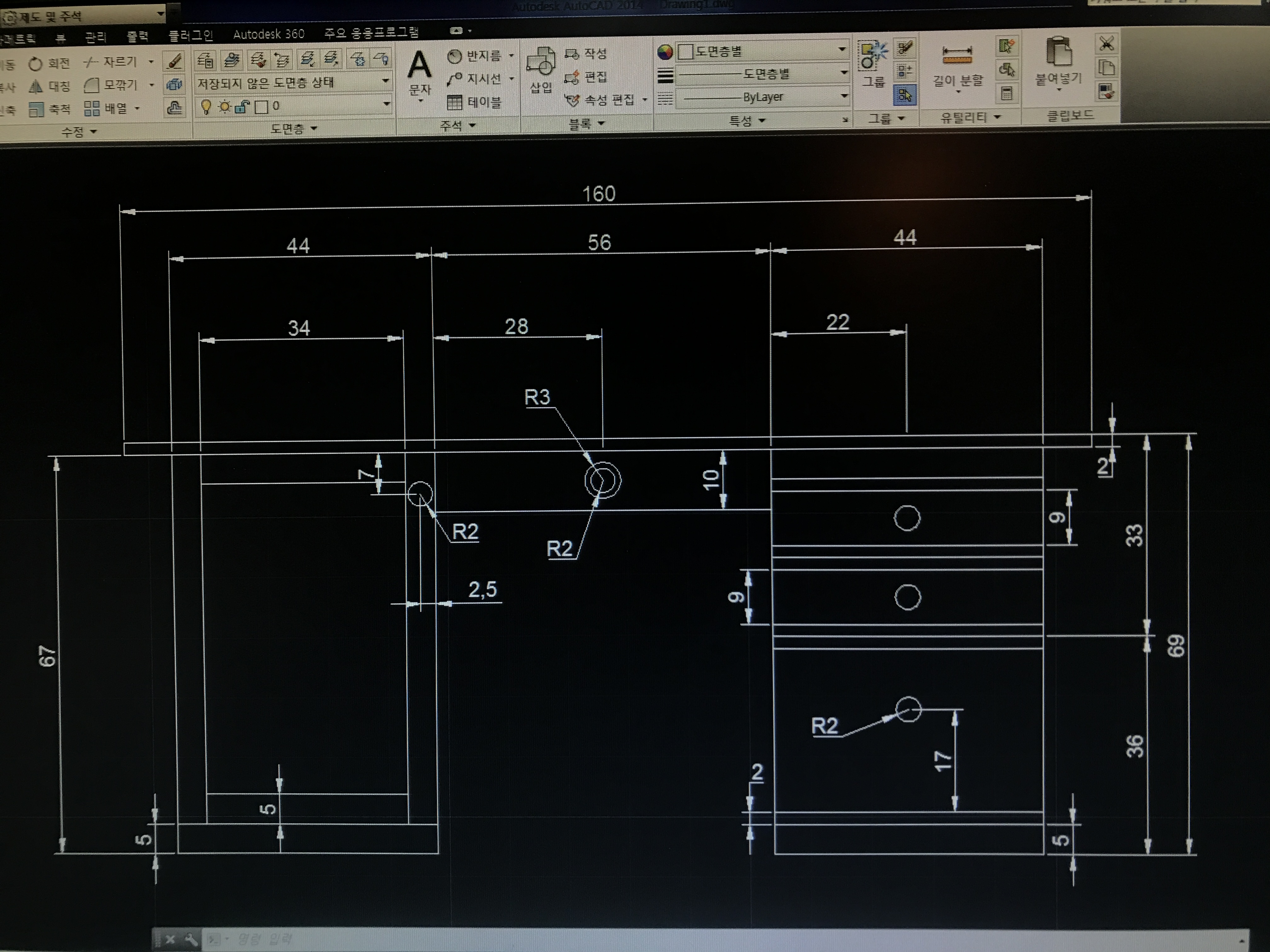

2D 형태의 도면도 그려보았다.

책상 그림인데 아직 수월한 작업순서라 할까 어느 부분부터 그려야하는지에 대한 점이 부족한 것 같다.
많이 그려보면 나아지겠지!

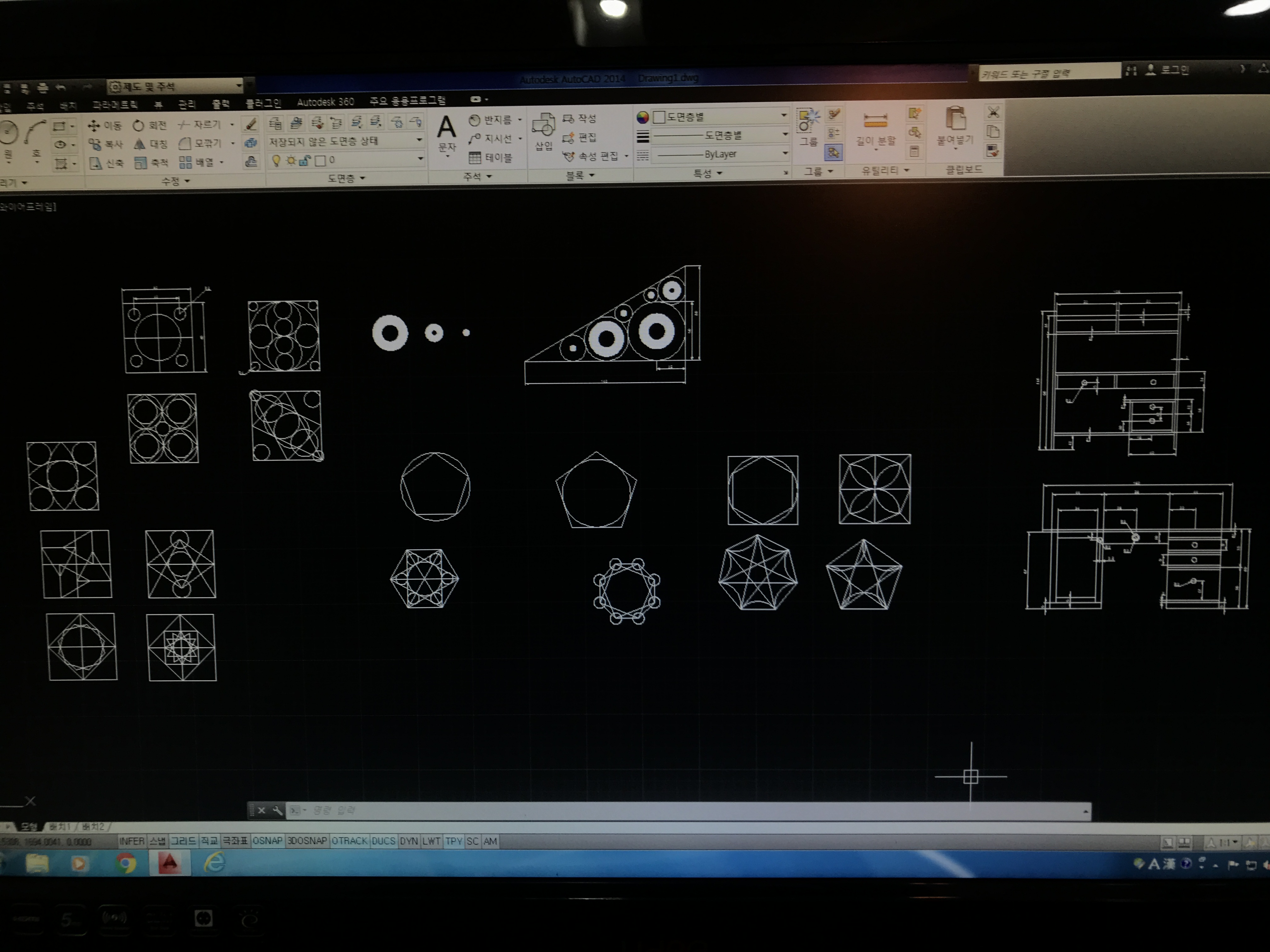

당일 수업 때 작업한 것들이다.
