CAD 캐드 기초강좌 (2) - OSNAP, CIRCLE

2회 수업에서는 원을 그리는 수업을 위주로 하였다.
그 전에 요소의 끝점, 중간점, 교차점을 응요하여 선을 그려보았다.





이후부터 원을 그려봤는데 원을 그리는 방식은 다양했다.
기본 명령어는 CIRCLE의 'C' 이고 중심점에서 반지름, 지름 길이를 이용하여 그리기 그리고 두세개의 점을 이용한 그리기 마지막으로 접점들을 이용하는 방법이었다.
명령어 사용 외의 방법으로는 도구판(?) 왼쪽에 있는 '원' 부분에서 원하는 방식을 택하여 그리면 된다.

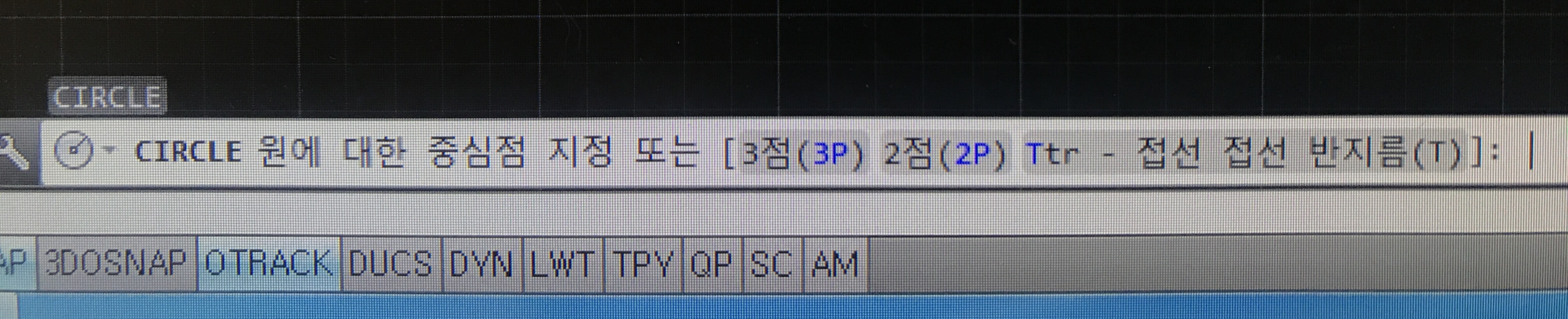

C 명령어를 입력하면 위와 같이 뜨게 된다.

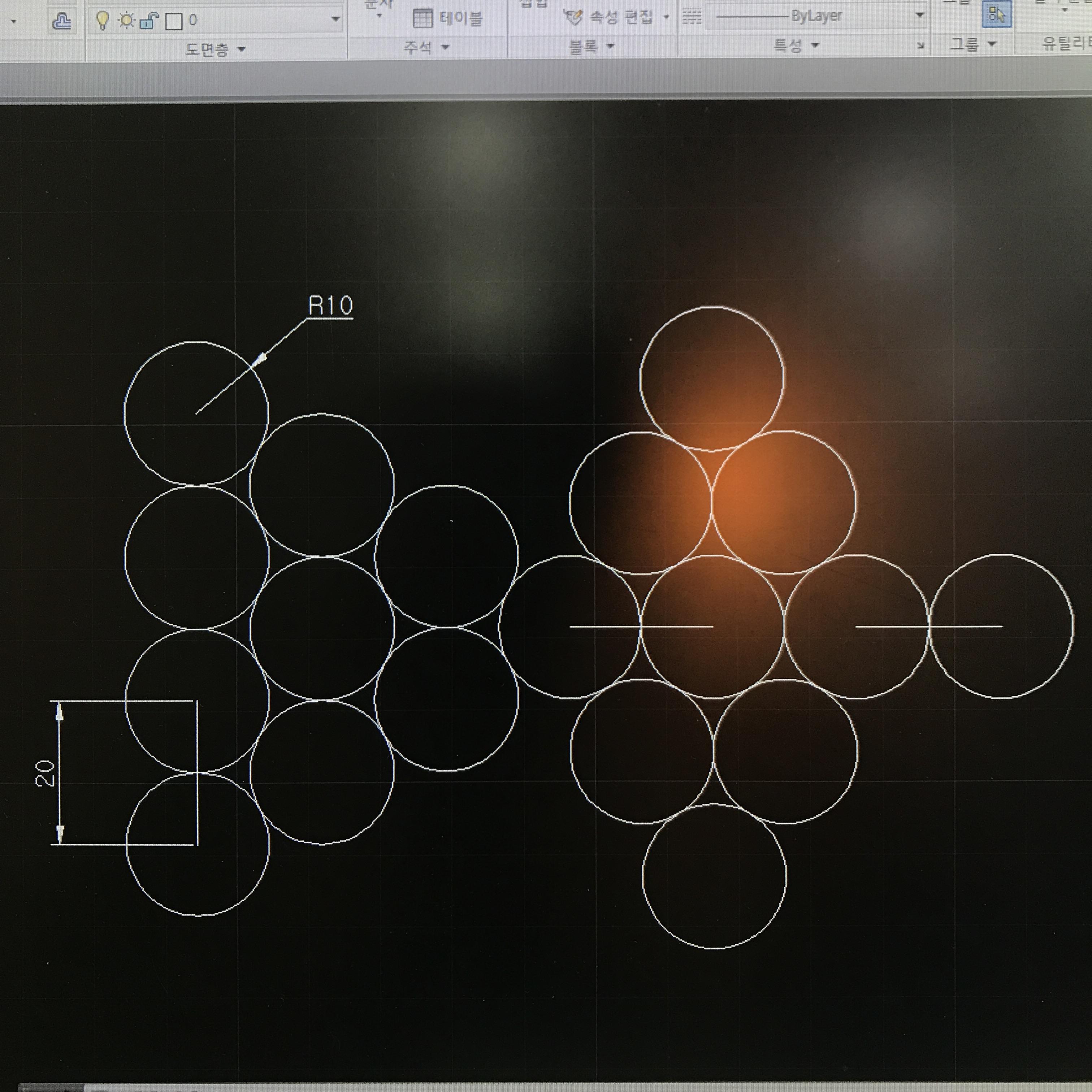

이런 포도같은 그림도 그려보고

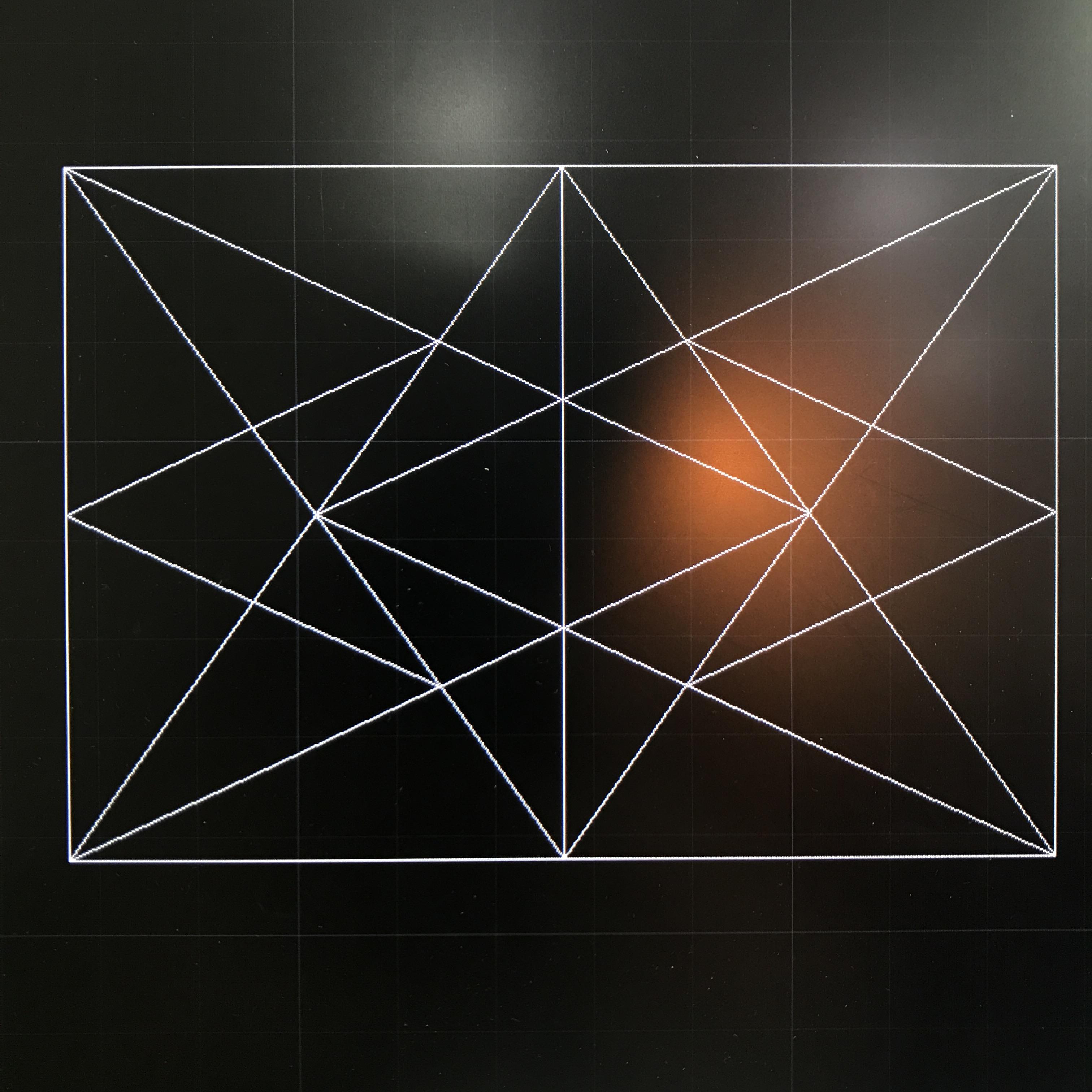

여태까지 배운 영역들을 종합해서 그린 그림이다.

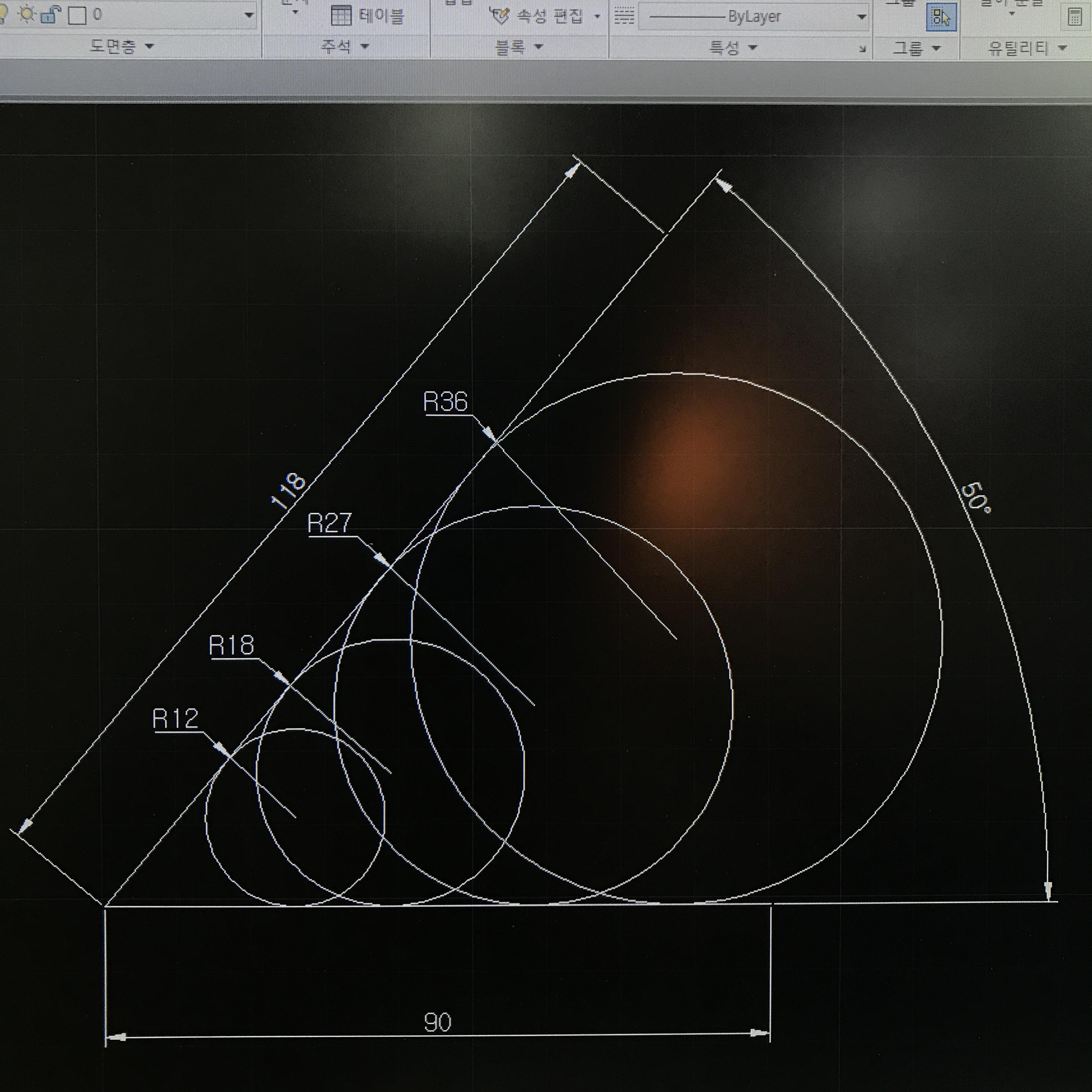

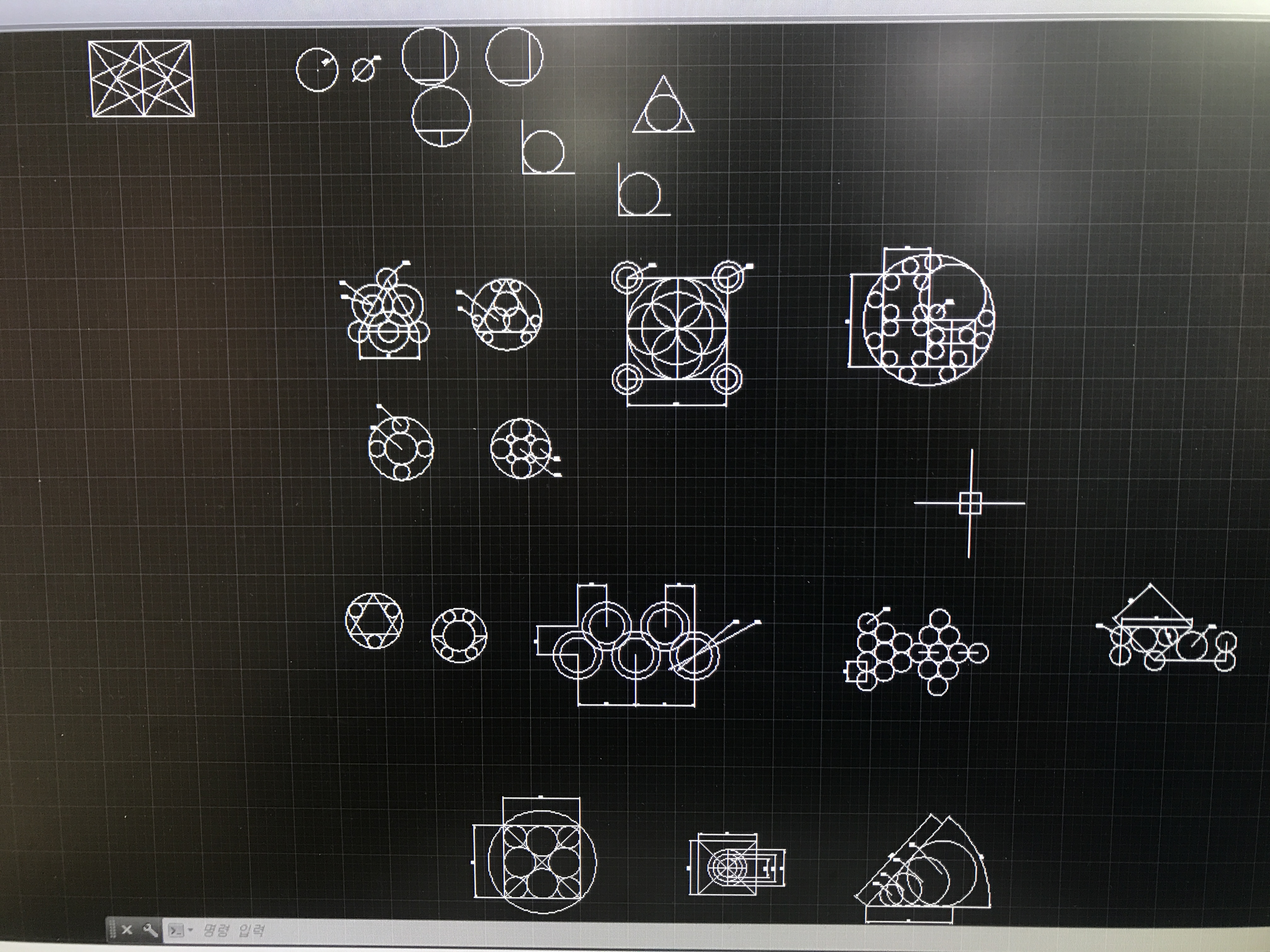

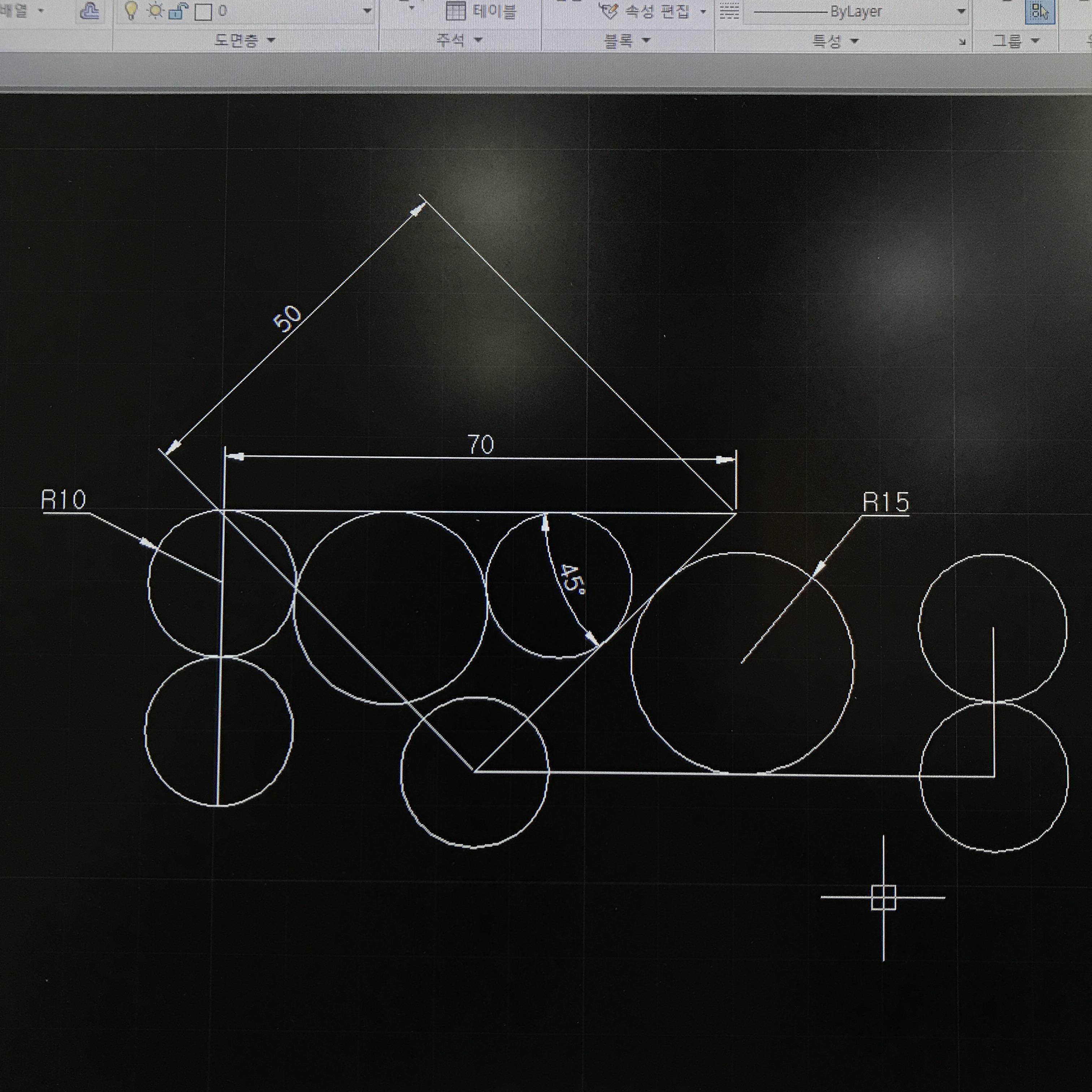

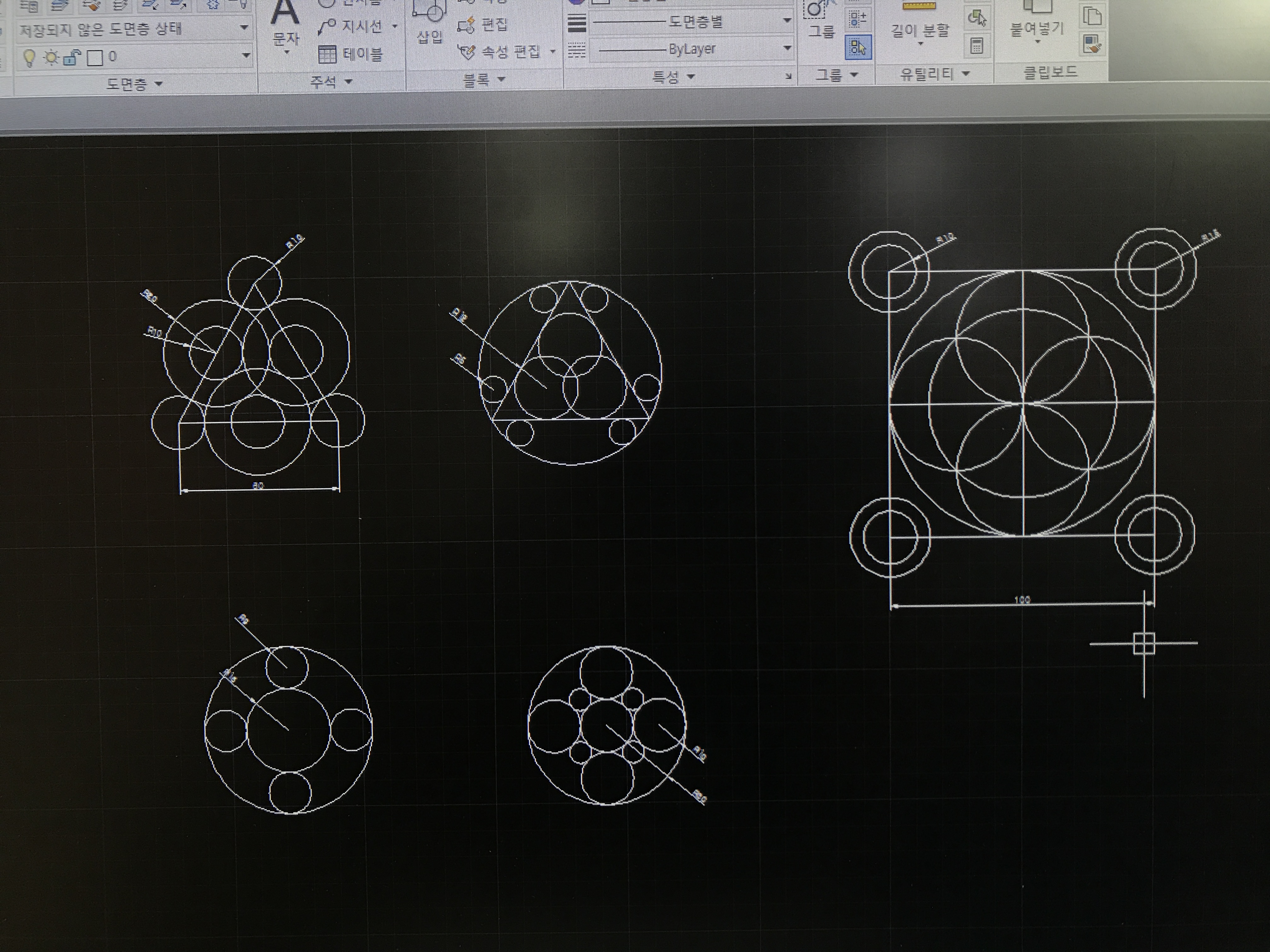

수업 때 그린 것들의 총집합!
원을 그림에 있어서 원의 중심이 되어줄 수 있는 선을 그리는게 아주 중요하다는 것을 알게 되었다.
Enter를 치면 이전 명령어를 반복할 수 있는데 알게모르게 시간을 많이 단축시킬 수 있었다.

+ 치수의 형태 중에 직선이 아니라 꺾여지는 형태는 어떻게 나타내는지 궁금했는데
'd->space->수정->ISO표준'을 적용하면 된다는 것도 배웠다.

+ 점점간의 선분을 그리려면 line -> shifr+우클릭 해서 접점을 클릭하면 된다.

-마침-
